Đặc tính kỹ thuật:

• Chức năng chính:

+ Quản lý trạng thái nguồn CPU Intel: Nút Power, Reset, tín hiệu PWR_OK, SUS#, PLTRST#, v.v.

+ Nhận diện chủng loại CPU qua GPIO.

+ Giám sát & cảnh báo nhiệt độ hệ thống: cảnh báo lỗi trạng thái hệ thống bằng LED

+ Cầu nối UART → USB cho cổng debug UART của CPU Intel: cho phép người dùng truy cập serial console của BIOS hoặc UEFI qua cổng USB

• Thành phần phần cứng chính

+ MCU chính: AVR AVR® ATmega Microcontroller IC 8-Bit: hỗ trợ các giao tiếp I2C, GPIO, UART, Timer

+ IC cầu nối UART sang USB: CP2102, giao tiếp với UART debug của CPU Intel (TX/RX)

- Giao tiếp & kết nối:

+ Form factor: M.2 Key M dạng 2242

 + Hỗ trợ các chân tín hiệu: GPIO, UART, USB 2.0 Full speed

- Nguồn cấp & tiêu thụ

+ Nguồn cấp: 3.3V, 5V từ khe M.2

+ Công suất tiêu thụ:

+ Idle: ~50–80mW

+ Max hoạt động: ~1W

• Ứng dụng:

+ Giám sát hệ thống CPU Intel trong máy chủ nhúng, thiết bị công nghiệp

+ Cầu nối USB–UART Debug giúp kỹ sư dễ dàng truy cập cổng serial BIOS

• Tích hợp trên mainboard custom, carrier board, thiết bị quản lý nguồn hoặc rack máy chủ nhỏ gọn.

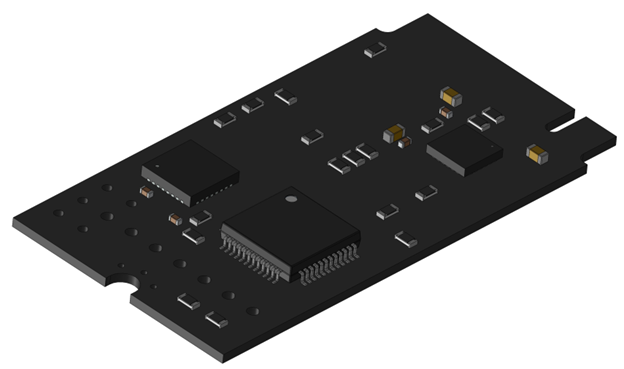

Hình sản phẩm module tham chiếu :
